Устройство тормозной системы Урал 4320

Статьи » Назначение тормозной системы Урал-4320 » Устройство тормозной системы Урал 4320

Страница 1

Тормозная система предназначена для снижения скорости движения автомобиля, вплоть до остановки и удержания его неподвижным, с уклоном.

В автомобиле Урал 4320 имеются две тормозные системы – рабочая и стояночная.

Рабочая тормозная система служит для быстрого снижения скорости автомобиля вплоть до остановки.

Стояночная тормозная система служит для удержания его неподвижным относительно опорной поверхности.

Рабочая тормозная система автомобиля Урал 4320 состоит из шести тормозных механизмов и пневматического привода.

Тормозной механизм (рис. 1) включает тормозной барабан 3, опорный диск 1, две колодки 2 с фрикционными накладками, две оси колодок, стяжную пружину, разжимной кулак с валом.

Рабочий тормозной механизм автомобиля Урал 4320 (рис. 1)

1 – опорный диск, 2 – колодка тормоза. 3 – тормозной барабан, 4 – вал разжимного кулака, 5 – пробка отверстия для смазки, 6 – червячная шестерня, 7 – червяк, 8 – рычаг, 9 – шток тормозной камеры, 10 – корпус тормозной камеры, 11 – крышка тормозной камеры, 12 – диафрагма, 13 – пружина, 14 – кронштейн тормозной камеры, 15 – крышка люка, 16 – кронштейн осей колодок, 17 – эксцентриковые оси колодок.

Привод рабочей тормозной системы состоит из компрессора, регулятора давления, тормозного крана, предохранительного клапана, шести тормозных камер, разобщительного крана, соединительной головки, крана отбора воздуха, манометра, трубопроводов и шлангов.

Компрессор служит для создания давления в пневмосистеме автомобиля. На автомобиле Урал 4320 используется двухцилиндровый поршневой компрессор одноступенчатого сжатия. (Рис. 2)

Компрессор автомобиля Урал 4320

Технические характеристики компрессора Урал 4320

Номинальный диаметр цилиндра, мм

60

Ход поршня, мм

38

Номинальный рабочий объем, см3

214

Частота вращения вала, мин-1:

– Номинальное

– Максимальное

2000 2500

Производительность, л/мин (при частоте вращения коленчатого вала 2000 об/мин и противодавлении 700 кПа)

201

Потребляемая мощность, кВт

2,45

Вес, кг

14,5

Тормозной кран предназначен для подачи сжатого воздуха из воздушных баллонов в тормозные камеры автомобиля и для выпуска сжатого воздуха из соединительной магистрали прицепа в атмосферу пропорционально нажатию на педаль.

Тормозной кран (рис 3.) двухсекционный, диафрагменный, с резиновыми коническими клапанами; верхняя секция управляет тормозами прицепа, нижняя – тормозами автомобиля. Кран установлен на левом лонжероне рамы под кабиной, приводится в действие от тормозной педали.

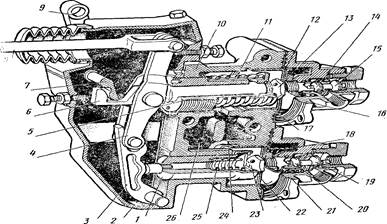

Тормозной кран автомобиля Урал 4320 (рис. 3)

шток нижней секции, 2 – корпус рычагов, 3 – малый рычаг, 4 – большой рычаг, 5 – направляющая штока верхней секции, 6 – шток верхней секции, 7 – валик рычага ручного привода, 8 – тяга, 9 – рычаг ручного привода, 10 – корпус крана, 11 – уравновешивающая пружина, 12,22 – диафрагмы, 13,23 – седла выпускных клапанов, 14,20 – выпускные клапаны, 15, 19 – впускные клапаны, 16, 21 – крышка корпуса клапана, 17,24 – направляющие стаканы, 18 – пружина диафрагмы нижней секции, 25 – уравновешивающая пружина диафрагмы нижней секции, 26 – атмосферный клапан.

Автомобиль Урал 4320 имеет стояночную тормозную систему с колодочным барабанным тормозным механизмом и механическим приводом.

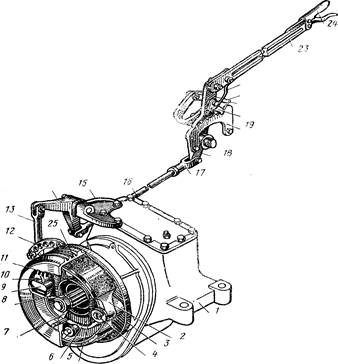

Стояночная тормозная система автомобиля УРАЛ 4320 (рис. 4)

1 – раздаточная коробка, 2 – тормозная колодка, 3 – щиток, 4 – ось колодок, 5, 8 – пружины, 6 – опорный кронштейн, 7 – фланец, 9 – разжимной кулак, 10 – сухарь колодки, 11 – сальник, 12 – регулировочный рычаг, 13 – штанга, 14 – угловой рычаг, 15 – кронштейн, 16 – регулировочная тяга, 17 – вилка, 18 – рычаг тормоза, 19 – зубчатый сектор, 20 – защелка, 21 – тяга к тормозному крану, 22 – тяга защелки, 23 – рукоятка рычага, 24 – рукоятка тяги защелки, 25 – тормозной барабан.

Страницы: 1 2
